四氯亚胺干燥机

案例简述

2,6-二氯醌-4-氯亚胺是一种化学物质。工作原理湿物料自加料器连续地加到干燥器上部第一层干燥盘上,带有耙叶的耙臂作回转运动使耙臂作回转运动使耙叶连续地翻抄物料。物料沿指数螺旋线流过干燥盘表面,在小干燥盘上的物料被移送到外缘,并在外缘落到下方的大干燥盘外缘,…

案例详情 图片集锦

  2,6-二氯醌-4-氯亚胺是一种化学物质。


工作原理

  湿物料自加料器连续地加到干燥器上部第一层干燥盘上,带有耙叶的耙臂作回转运动使耙臂作回转运动使耙叶连续地翻抄物料。物料沿指数螺旋线流过干燥盘表面,在小干燥盘上的物料被移送到外缘,并在外缘落到下方的大干燥盘外缘,在大干盘上物科向里移动并从中间落料口落入下一层小干燥盘中。大小干燥盘上下交替排列,物料得以连连续地流过整个干燥器。中空的干燥盘内通入加热介质,加热介质形式有饱和蒸汽、热水和导热油,加热介质由干燥盘的一端进入,从另一端导出。已干物料从^后一层干燥盘落到壳体的底层,^后被耙叶移送到出料口排出。湿份从物料中逸出,由设在顶盖上的排湿口排出,真空型盘式干燥器的湿气由设在顶盖上的真空泵口抽出。从底层排出的干物料可直接包装。通过配加翅片加热器、溶剂回收冷凝器、袋式除尘器、干料返混机构、引风机等辅机,可提高其干燥的生产能力,干燥膏糊状和热敏性物料,可方便地回收溶剂,并能进行热解和反应操作。


应用

干燥、热解、燃烧、冷却、反应、升华:有机化工产品、无机化工产品、医药、食品、饲料、肥料。


技术特性

(一)干燥盘
  1、设计压力:一般为0.4MPa,^大可达1.6MPa.
  2、最高使用压力:一般≤0.4MPa,最高可达1.6MPa.
  3、加热介质:蒸汽、热水、导热油,干燥盘温度100℃时用热水加热,100℃~150℃时用≤ 0.4MPa饱和水蒸汽或过热蒸汽加热,150℃~320℃时用导热油加热,>320℃时可采用电、导生油、熔盐等方式加热。

(二)物料传送系统
  1.主轴转速:1~10转分,电磁或变频无级调速。
  2.耙臂:每层干燥盘上有2~8支固定在主轴上的耙臂。
  3.耙叶:绞接在耙臂上,能随盘面上下浮动保持接触,有多种形式。
  4.碾滚:对易结块和需要破碎的物料,在适当位置配加碾滚,可以强化传热和干燥过程。

(三)壳体
  有常压、密闭、真空三种型式
  1.常压型:圆筒或八棱柱形,有整体和对开两种结构。加热介质进出口主管道在壳体内、外皆可。
  2.密闭型:圆筒形壳体,能承受5Kpa内压,加热介质进出口主管道可在壳体内,也可在壳体外。
  3.真空型:圆筒形壳体,设计压力为外压0.1MPa,加热介质进出口主管道在壳体内。

(四)空气加热器

  一般在蒸发量较大的情况下使用,以增强干燥效率。



图片集锦

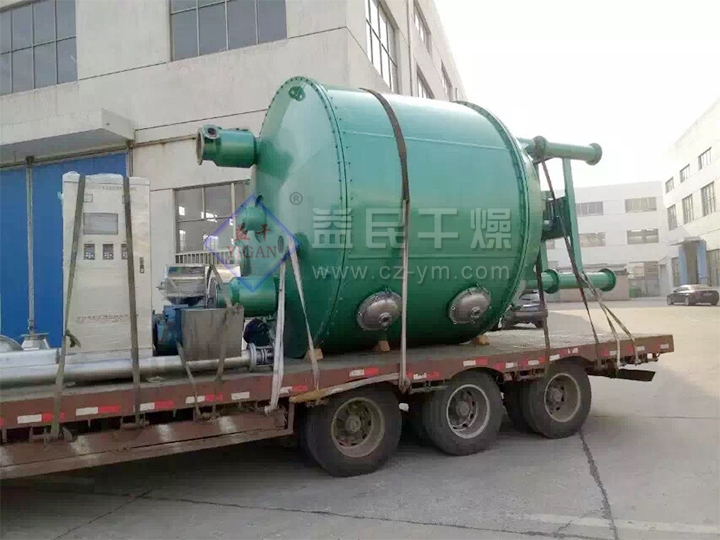

  • 四氯亚胺干燥机

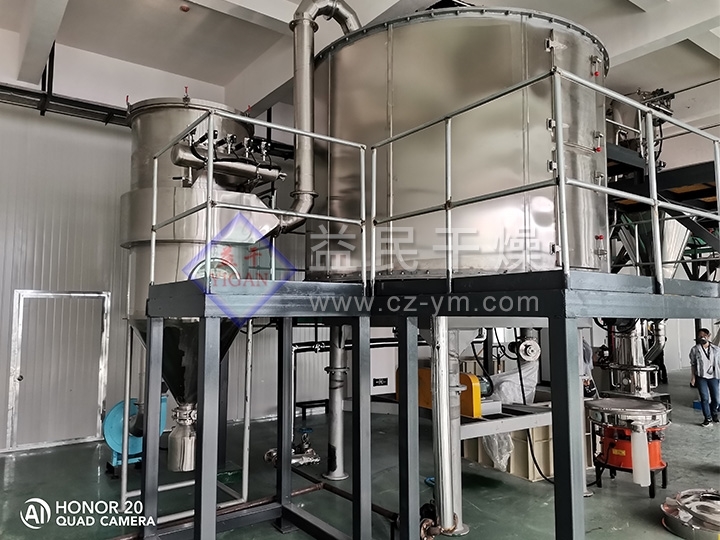

  • 四氯亚胺干燥机
